0、vlan技术
vlan技术是通过交换机上的端口进行划分不同的局域网，使得连接在同一个交换机的计算机实现计算机与计算机之间的隔离（不在同一个vlan中无法ping通），也可以使多个交换机进行网络划分。
1、试验目的

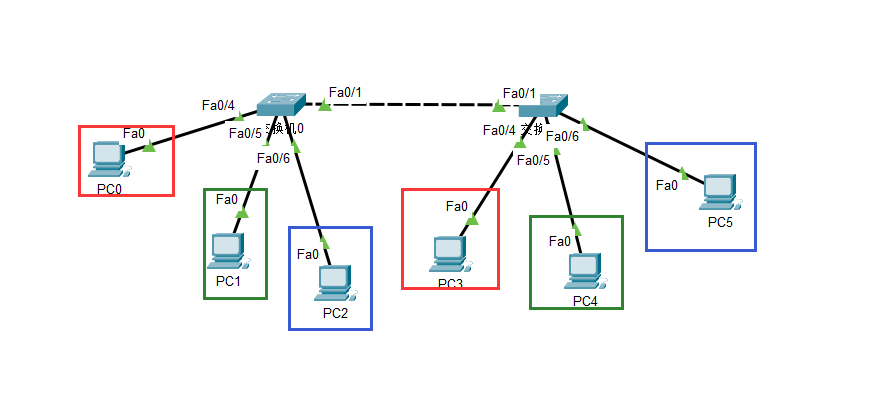

**实现同颜色计算机之间可以访问，不同颜色之间无法访问。**
| 名称 | 相连的端口 | ip地址 |
|---|---|---|
| pc0 | F0/4 | 172.1.1.2 |
| pc1 | F0/5 | 172.1.1.3 |
| pc2 | F0/6 | 172.1.1.4 |
| pc3 | F0/4 | 172.1.1.12 |
| pc4 | F0/5 | 172.1.1.13 |
| pc5 | F0/6 | 172.1.1.14 |
2、创建vlan
switchA
SwitchA>enable
SwitchA#configure terminal
SwitchA(config)#vlan 5
SwitchA(config-vlan)#name valan5
SwitchA(config-vlan)#exit
SwitchA#switchB
SwitchB>enable
SwitchB#configure terminal
SwitchB(config)#vlan 5
SwitchB(config-vlan)#name valan5
SwitchB(config-vlan)#exit
SwitchB#3、把端口划分到vlan中
把交换机上的F0/5端口添加到vlan5中 switchA
switchA(config)#interface f0/5
switchA(config-if)#switchport mode access
switchA(config-if)#switchport access vlan 5
switchA(config-if)#exit
switchA(config)#switchB
switchB(config)#interface f0/5
switchB(config-if)#switchport mode access
switchB(config-if)#switchport access vlan 5
switchB(config-if)#exit

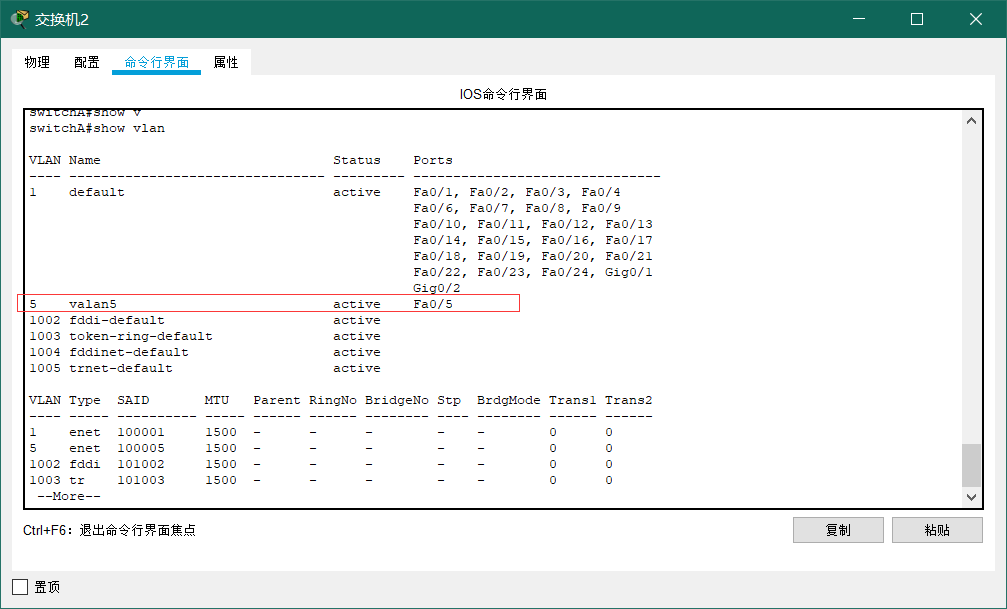

switchB(config)#查看vlan划分情况
4、交换机配置
vlan划分完成，需要将两个交换机所划分的网络进行“拼接”拼接成一个网络。 将switchA的F0/1端口 设置trunk模式
switchA(config)#interface f0/1
switchA(config-if)#switch mode trunk
switchA(config-if)#exit
switchA(config)#将switchB的F0/1端口 设置trunk模式
switchB(config)#interface f0/1
switchB(config-if)#switch mode trunk
switchB(config-if)#exit

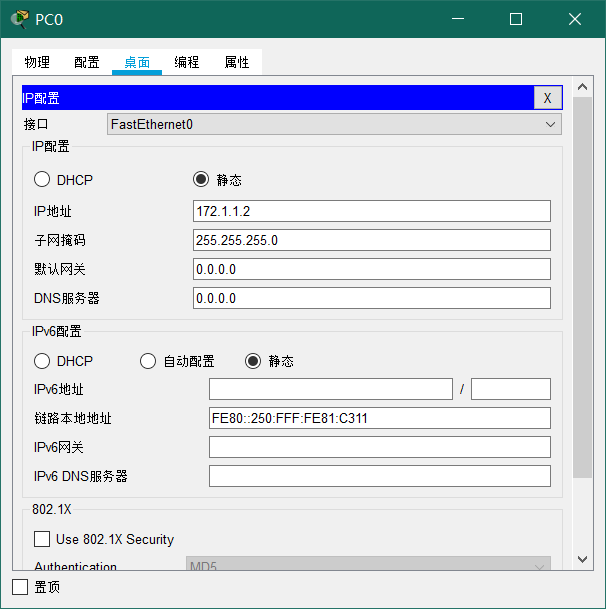

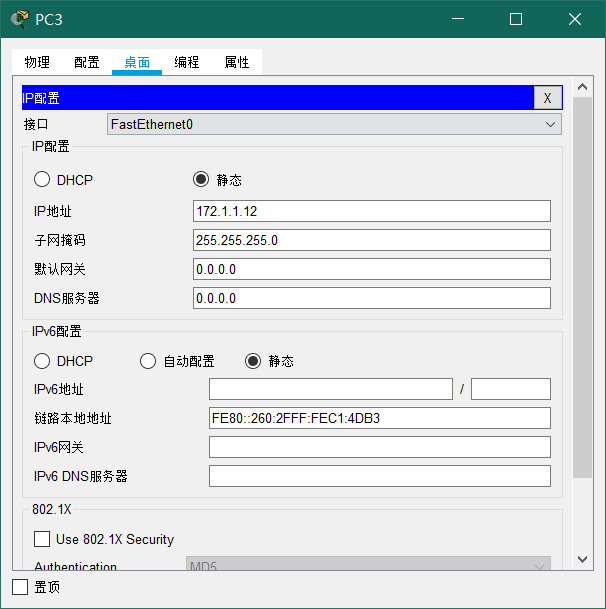

switchB(config)#5、配置ip

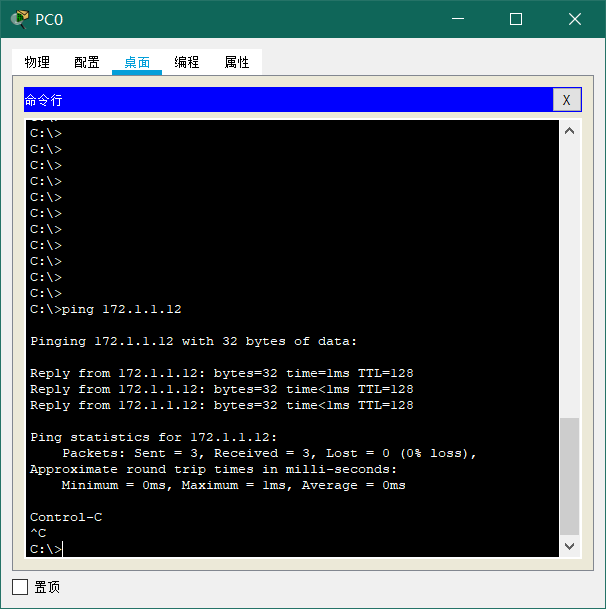

测试连通性
